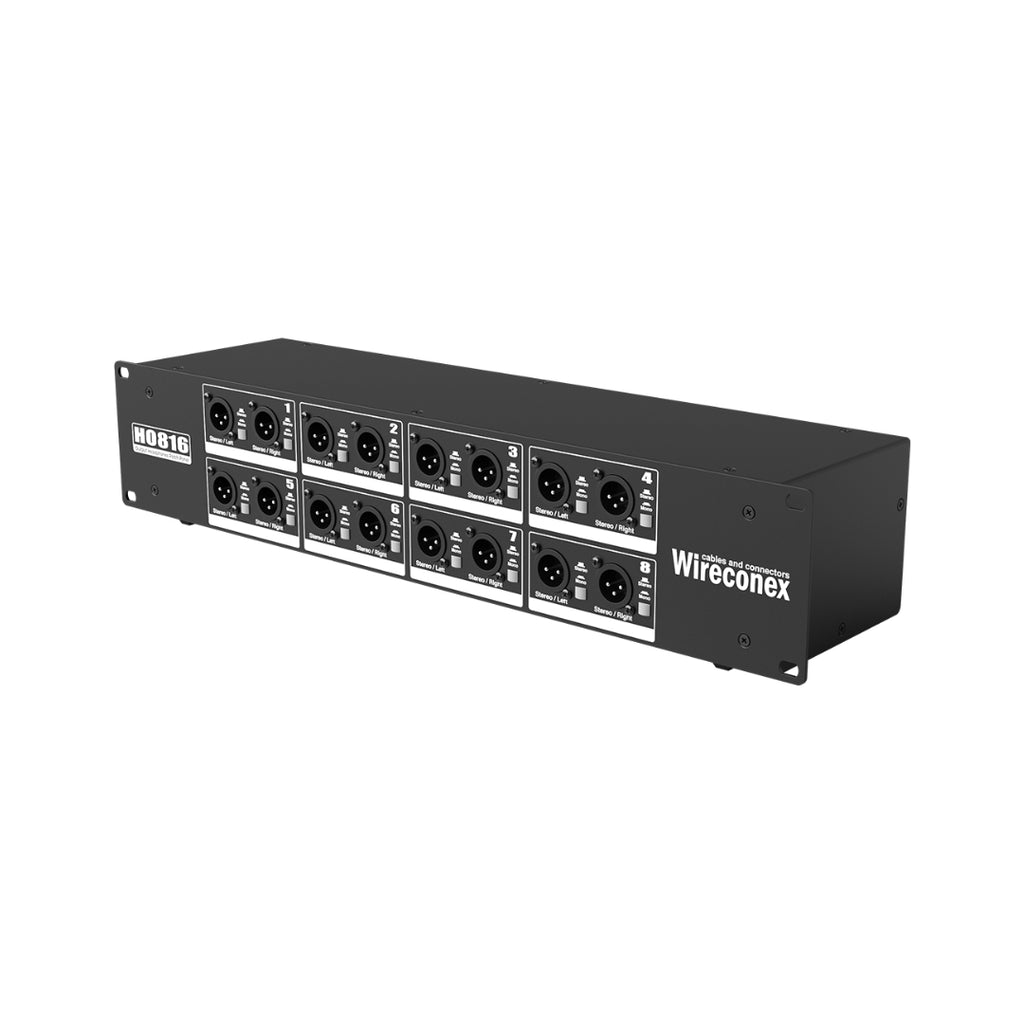

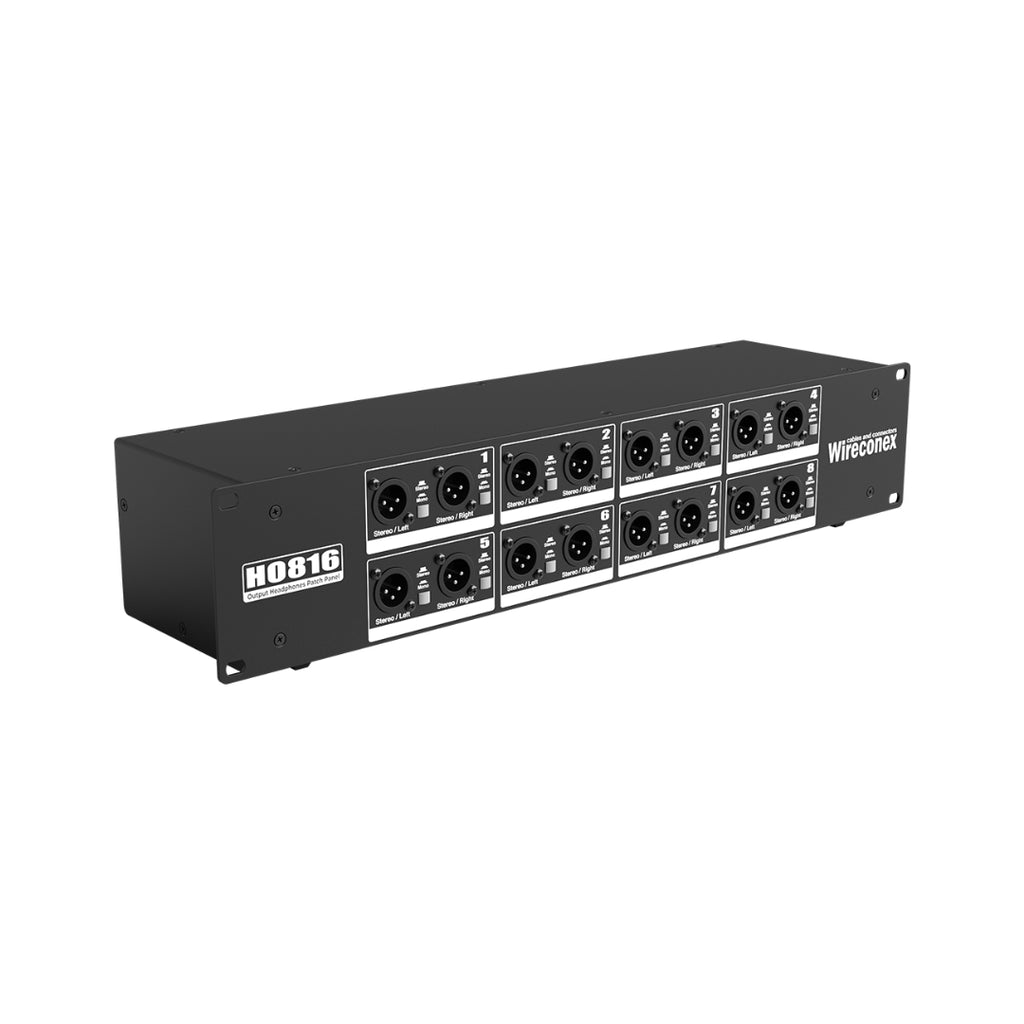

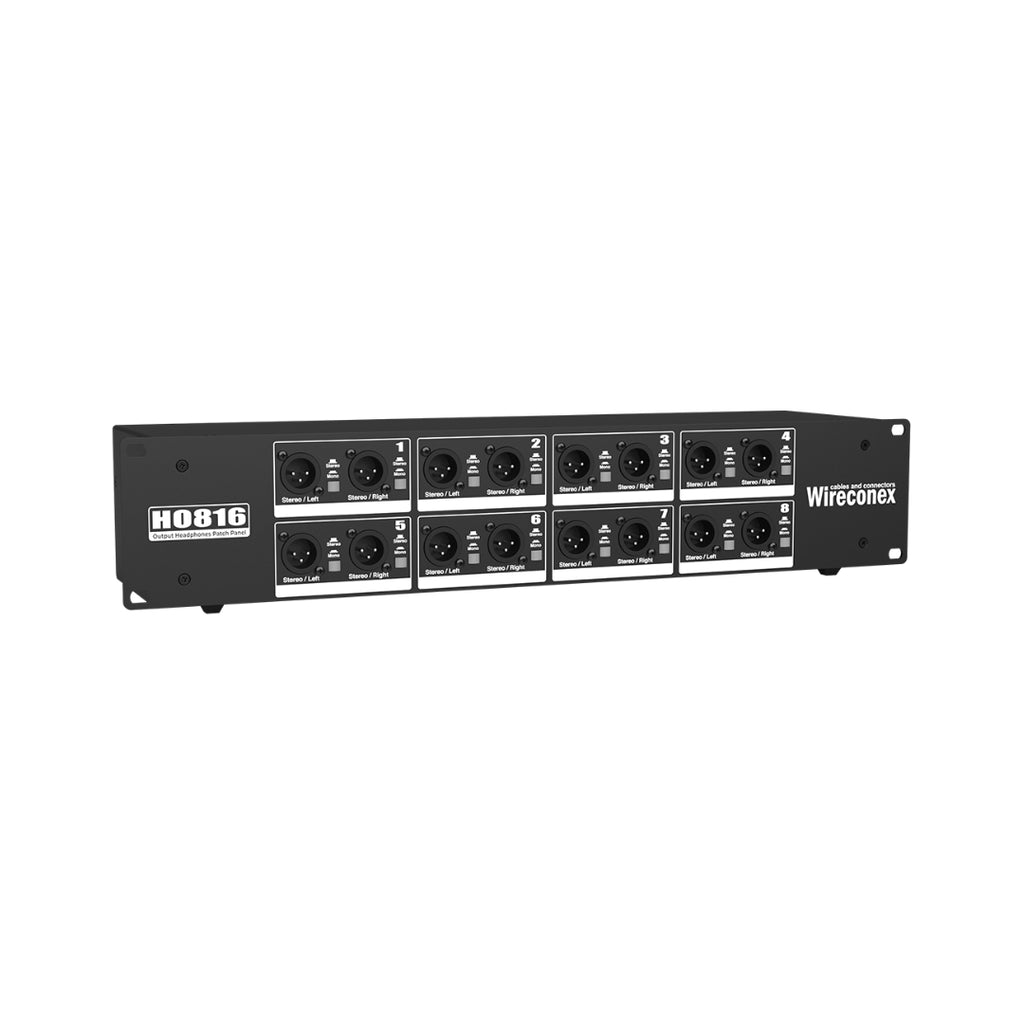

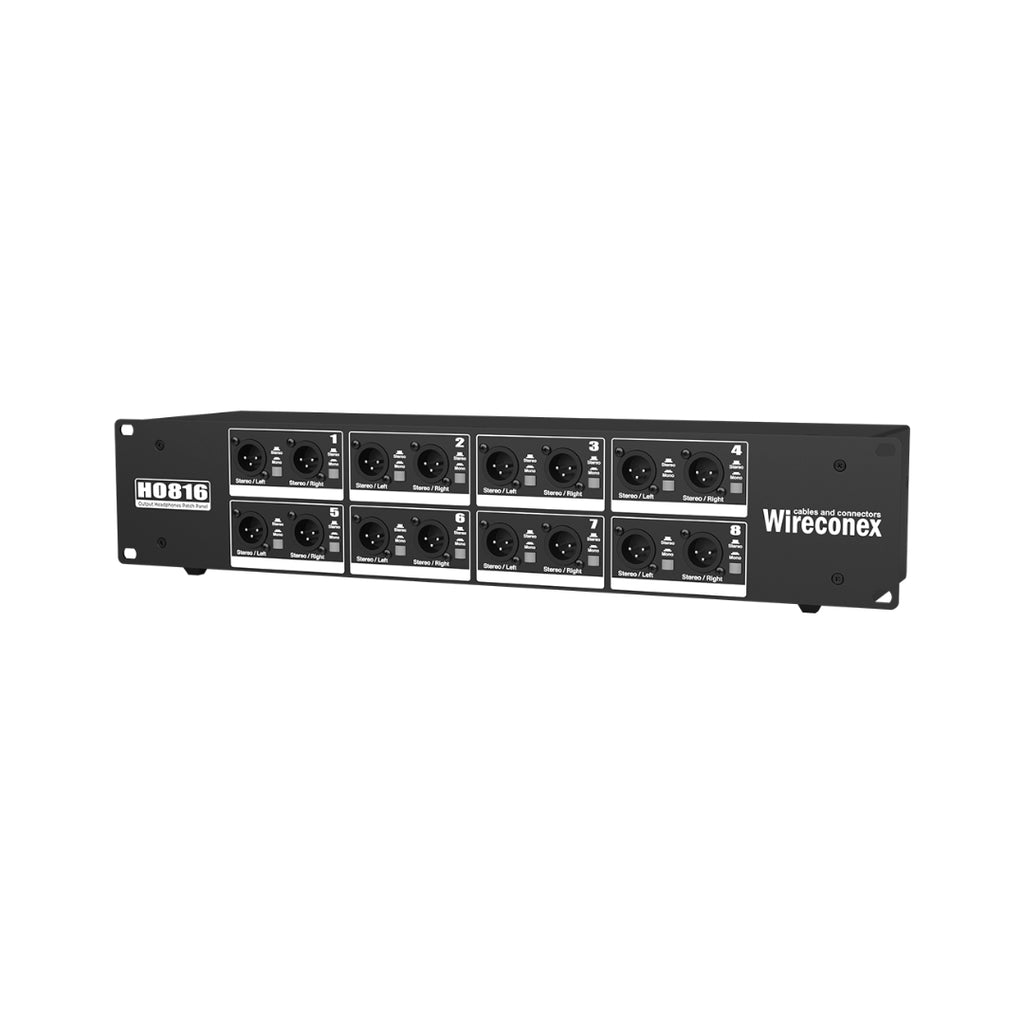

HO816 - Headphone Output Patch Panel

O Headphone Output Patch Panel 8/16 Channels (HO816) é um sistema auxiliar de distribuição de sinais de potência entre amplificadores de fones de ouvido e os próprios fones de ouvido. Através de conectores XLR, o HO816 permite a utilização de cabos balanceados convencionais, garantindo a máxima qualidade de áudio.

Especificações
Funcionalidades:
•    Distribuição Flexível: Permite configurar o HO816 para operar em 8 canais mono, 8 canais estéreo ou 16 canais mono, dependendo da impedância dos fones de ouvido e das necessidades do usuário.
•    Compatibilidade: Compatível com diversos modelos de amplificadores de fones de ouvido, como o WHA8X2-Wireconex.
•    Otimização de Impedância: Permite a conexão de múltiplos fones de ouvido em paralelo, considerando a impedância total para evitar sobrecarga do amplificador.

Modos de Operação:
•    8 Canais Mono: Neste modo, cada canal do HO816 alimenta um único fone de ouvido, com o mesmo sinal sendo enviado para ambos os lados Left/Esquerdo e Right/Direito.
•    8 Canais Estéreo: Neste modo, cada canal do HO816 requer duas saídas da console de mixagem, uma para o canal esquerdo e outra para o canal direito do fone de ouvido.
•    16 Canais Mono: Nesta configuração, cada canal do amplificador de fones de ouvido alimenta dois fones de ouvido, utilizando as saídas Left/Esquerda e Right/Direita do HO816. A chave ST/MNx2 deve ser configurada para a posição MNx2.

Considerações sobre Impedância:
A impedância total dos fones de ouvido conectados a um canal do amplificador deve ser compatível com as especificações do amplificador. A conexão de múltiplos fones de ouvido em paralelo reduz a impedância total. Por exemplo, conectar dois fones de ouvido de 200 Ohm em paralelo resultará em uma impedância de 100 Ohm.
