Descrição

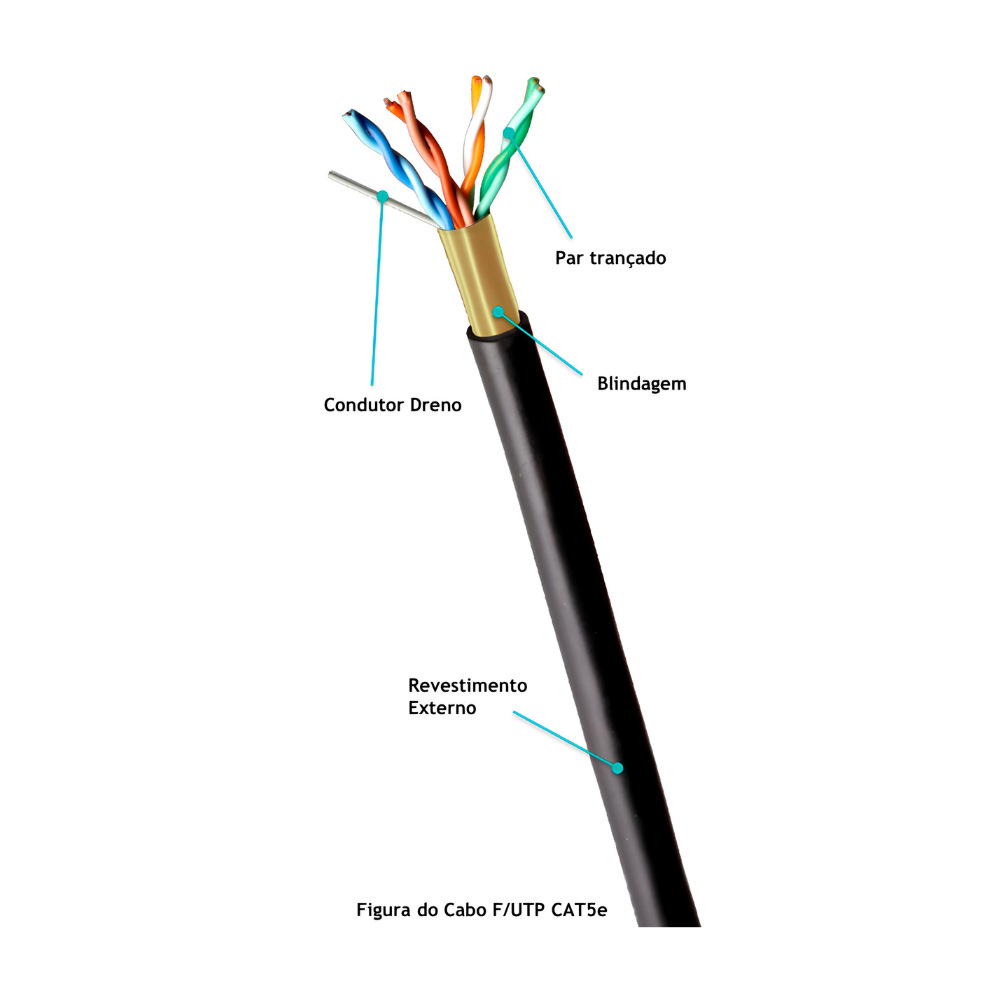

Cabo constituído por condutores de cobre sólido com isolação em termoplástico, torcidos em pares, núcleo protegido por uma blindagem aluminizada e um revestimento externo de material PVC retardante a chama para uso interno e externo.
Aplicações e uso
Este cabo foi desenvolvido para instalação interna e externa horizontal, FAST ETHERNET (100BASE-TX, 100BASE-T4), GIGABIT ETHERNET (1000BASE T), ATM -155 (UTP), 10BASE-T, TOKEN RING. Cabo em conformidade com a diretiva RoHS.
Os cabos CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser menor que 6,4mm.
Construção

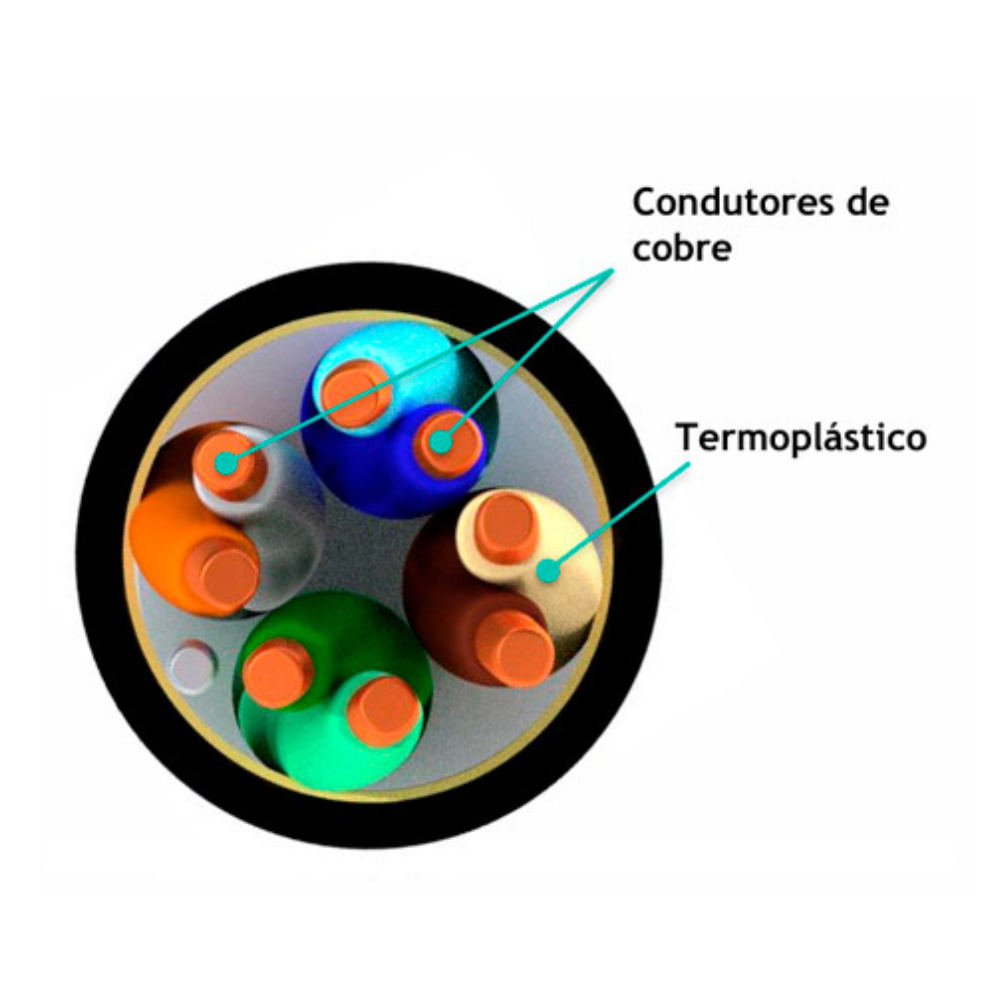

• Conjunto constituído por condutores de cobre sólido de alta pureza, bitola 24AWG.
• Os condutores de cobre são isolados individualmente por material termoplástico Polietileno de alta densidade PEAD com características elétricas especiais e cores distintas para sua identificação.
• As veias são torcidas em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão sendo reunidos e protegidos por uma blindagem em fita aluminizada e condutor dreno formando o núcleo do cabo.
• Revestimento externo em material PVC retardante a chama, com aditivos adequados, classificação frente a chama tipo CMX, resistente aos raios UV e intempéries, para uso interno e externo.
Capacidade
Os cabos possuem 4 pares
Categoria de transmissão:
Os cabos F/UTP Cat 5e possuem características de transmissão verificadas até 100MHz
Normas, Especificações e Performance
• ANSI/TIA-568.2-D
• ANATEL Requisitos técnicos Categoria I - Cabo com blindagem – categoria 5e F/UTP – condutor sólido, par trançado de 100 ohms, interno/externo
• ABNT NBR 14703, 14705, 14565, ABNT IEC 60332-1, ISO/IEC 11801
*Imagens meramente ilustrativas.
Características Dimensionais
| Cabo | Número de Pares | Diâmetro Externo [mm] |
Peso Líquido [kg/km] |

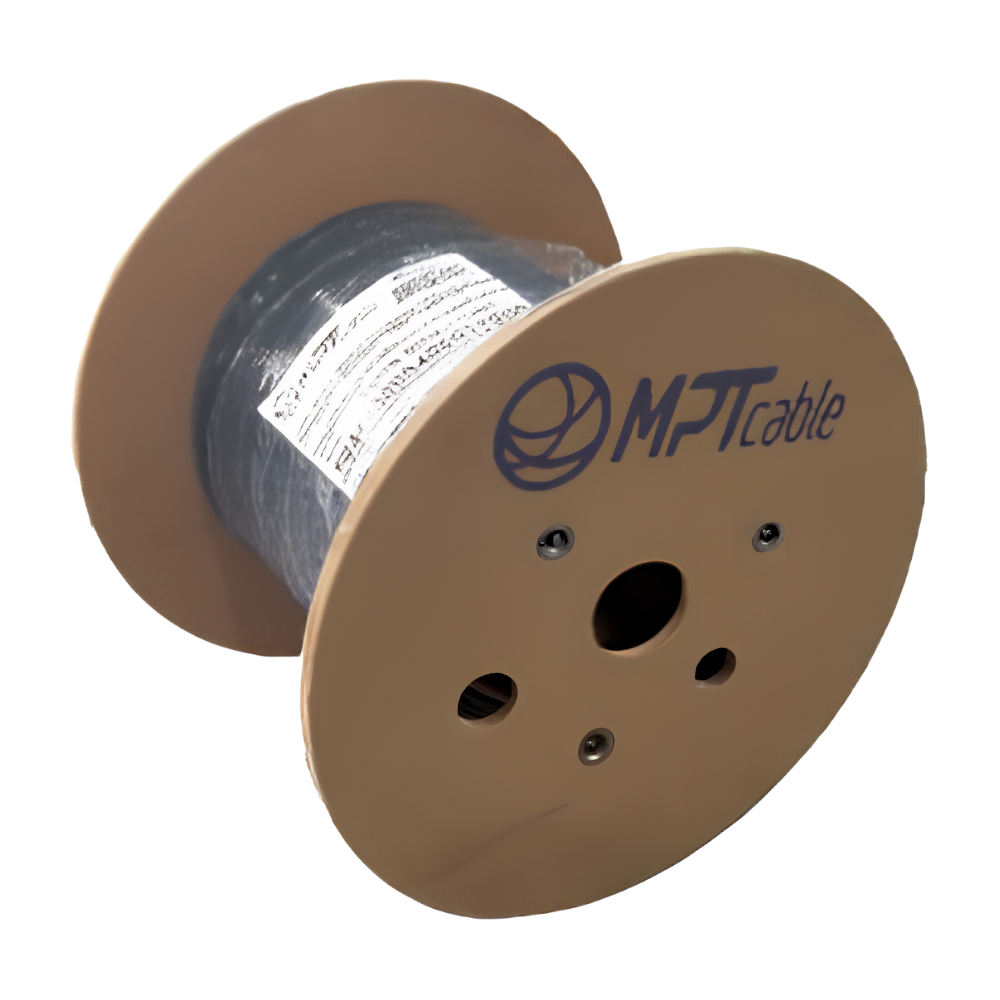

Embalagem Caixa [m] |
| Cat 5e CMX | 4 | 6,50 | 42,7 | 500 |
Os cabos devem ser instalados seguindo as trações e curvaturas aqui especificadas.
Características Mecânicas
| Requisitos | Unidade | Valor |
| Tensão de puxamento máxima | [N] | 110 |
| Tensão de ruptura mínima | [N] | 400 |
| Raio mínimo de curvatura Sem tensão Sob tensão |
[mm] |
4 x diâmetro externo do cabo 8 x diâmetro externo do cabo |
Características Elétricas e de Transmissão
| Requisitos | Unidade | Valor |
| Resistência Elétrica CC Máxima do Condutor a 20°C | [Ω / 100 m] | 9,38 |
| Desequilíbrio Resistivo Máximo | [%] | 4 |
| Capacitância Mútua Máxima 1 kHz | [nF/m] | 5,6 |
| Desequilíbrio Capacitivo Par x Terra Máximo a 1kHz | [pF/m] | 3,3 |
| Impedância Característica (1-100 MHz) | [Ω] | 100 ± 15 |
| Velocidade de propagação | [%] | 69 |
| Propagation delay | [ns/100m] | 570 @ 1 MHz 545 @ 10 MHz 538 @ 100MHz |
| Propagation delay skew (1-100 MHz) | [ns/100m] | 45 |
| Resistência de Isolamento | [MΩ * km] | 10000 |
| Temperatura de Instalação Temperatura de Armazenamento Temperatura de Operação |
[ºC] |
0 até +50 |
|
Freq. [MHz] |
Insertion Loss [dB/100m] |
NEXT [dB] |
PSNEXT |
ACR [dB/100m] |
PSACR [dB/100m] |
ACRF [dB/100m] |
PSACRF [dB/100m] |
RL [dB] |
| 1 | 2,0 | 65,3 | 62,3 | 63,3 | 60,3 | 63,8 | 60,8 | 20,0 |
| 4 | 4,1 | 56,3 | 53,3 | 52,2 | 49,2 | 51,8 | 48,7 | 23,0 |
| 8 | 5,8 | 51,8 | 48,8 | 46,0 | 43,0 | 45,7 | 42,7 | 24,5 |
| 10 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 | 43,8 | 40,8 | 25,0 |
| 16 | 8,2 | 47,2 | 44,2 | 39,0 | 36,0 | 39,7 | 36,7 | 25,0 |
| 20 | 9,3 | 45,8 | 42,8 | 36,5 | 33,5 | 37,8 | 34,8 | 25,0 |
| 25 | 10,4 | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 24,3 |
| 31,25 | 11,7 | 42,9 | 39,9 | 31,2 | 28,2 | 33,9 | 30,9 | 23,6 |
| 62,5 | 17,0 | 38,4 | 35,4 | 21,4 | 18,4 | 27,8 | 24,8 | 21,5 |
| 100 | 22,0 | 35,3 | 32,3 | 13,3 | 13,3 | 23,8 | 20,8 | 20,1 |
• Atende PoE (IEEE 802.3af) e PoE+ (IEEE 802.at)
• Link Permanente de até 90m
• Canal de até 4 conexões - 100m
