CABO OPTICO SPLITTER EVUS OPF-PLC1X8-SC/UPC PLC 1X8 1M G657A1

O Cabo Optico Splitter Evus OPF-PLC1X8-SC/UPC PLC 1x8 1m (Planar Lightwave Circuit) ou divisor de fibra óptica, baseia-se num substrato de quartzo que serve como guia de ondas, atuando como um dispositivo de distribuição de energia. Seu funcionamento é similar aos divisores utilizados em sistemas de transmissão de cabo coaxial. Os Cabo Optico Splitter Evus OPF-PLC1X8-SC/UPC PLC 1x8 1m é especialmente adequado para a instalação de pequenos espaços e pode ser facilmente utilizado na construção de rede FTTx, construção de redes ópticas, redes CATV e etc.

Características:

• Baixa perda de inserção e baixa PDL
• Ampla faixa de comprimento de onda
• Design compacto
• Grande faixa de operação e temperatura
• Embalagem e configuração customizada

Aplicações:

• FTTX (FTTP, FTTH, FTTN, FTTC)
• Redes óticas passivas analógicas/digitais (PON)
• Redes de área local (LAN)
• Equipamentos de teste
• CATV

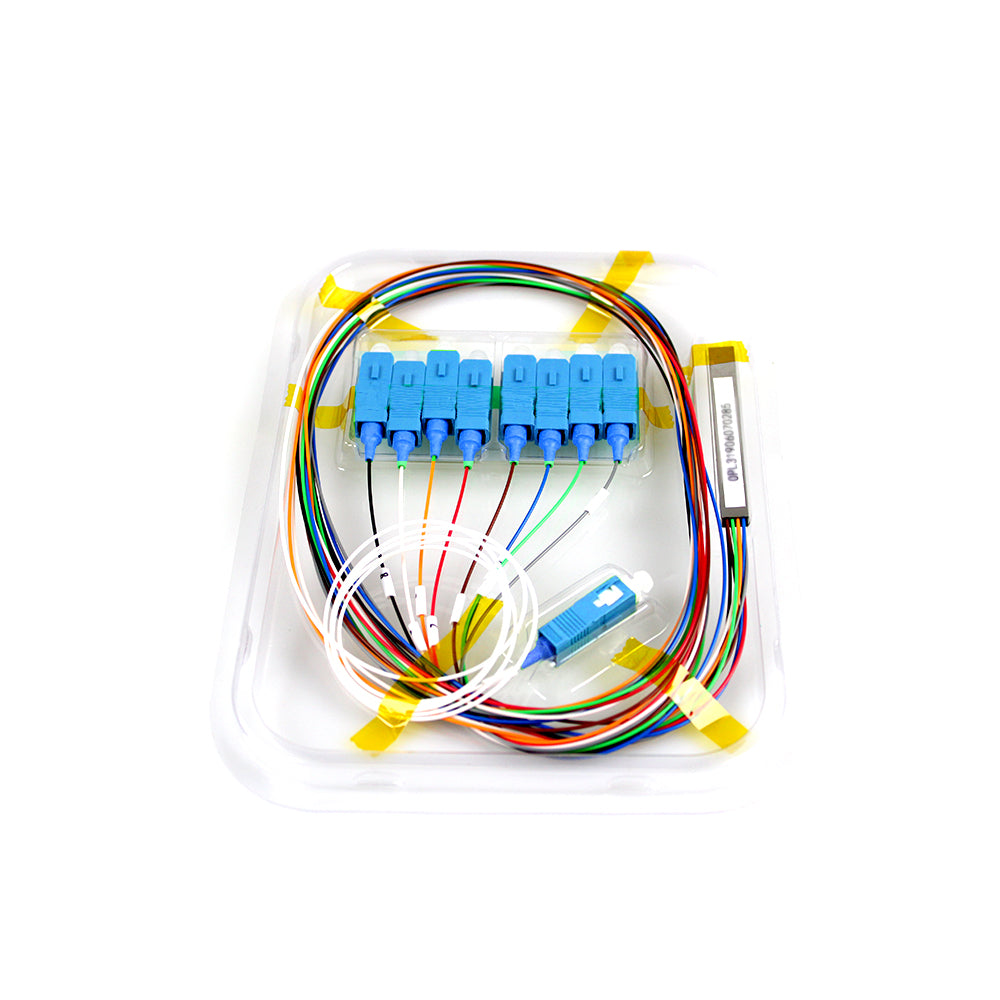

Splitter Óptico PLC 1x8
ANATEL 01532-19-10548

*Imagens meramente ilustrativas.

NCM: 85176259

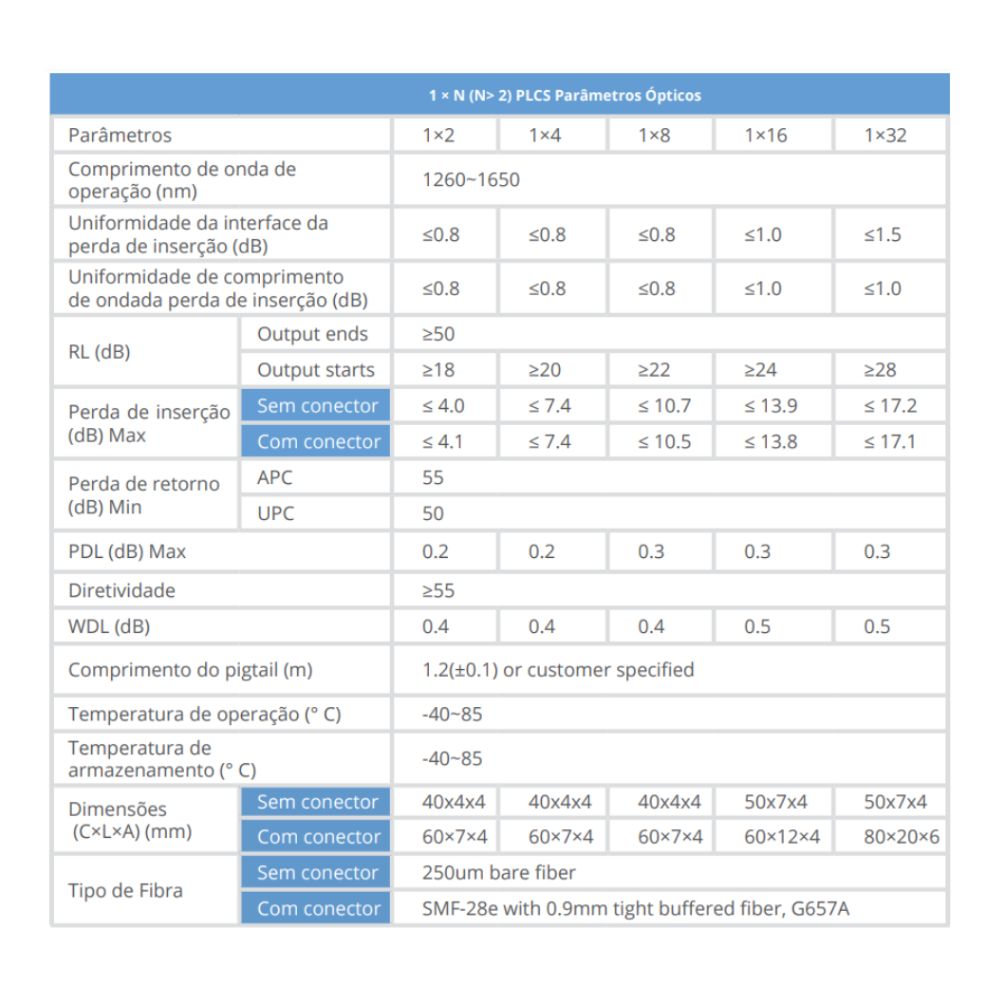

Parâmetros: 1×8

Comprimento de onda de operação (nm): 1260-1650
Uniformidade da interface da perda de inserção (dB): <=0.8
Uniformidade de comprimento de onda da perda de inserção (dB): <=0.8

RL (dB)

Output ends: >=50
Output starts: >=22

Perda de inserção (dB) Max
Sem conector: <=10.7
Com conector: <= 10.5

Perda de retorno (dB) Min

APC: 55
UPC: 50

PDL (dB) Max: 0.3

Diretividade: >=55
WDL (dB): 0.4
Comprimento do pigtail (m): 1.2(±0.1)
Temperatura de operação (° C): -40~85
Temperatura de armazenamento (° C): -40~85

Dimensões (C×L×A) (mm)

Sem conector: 40x4x4
Com conector: 60×7×4

Tipo de Fibra

Sem conector: 250um bare fiber
Com conector: SMF-28e with 0.9mm tight buffered fiber, G657A

Obs: A perda de inserção de divisores sem conectores diminuirá pelo
menos 0,2dB com base nos dados deste gráfico





Parâmetros: 1×8
Comprimento de onda de operação (nm): 1260~1650
Uniformidade da interface da perda de inserção (dB): ≤0.8
Uniformidade de comprimento de ondada perda de inserção (dB): ≤0.8
RL (dB)
Output ends: ≥50
Output starts: ≥22
Perda de inserção (dB) Max
Sem conector: ≤ 10.7
Com conector: ≤ 10.5
Perda de retorno (dB) Min
APC: 55
UPC: 50
PDL (dB) Max: 0.3
Diretividade: ≥55
WDL (dB): 0.4
Comprimento do pigtail (m): 1.2(±0.1) or customer specified
Temperatura de operação (° C): -40~85
Temperatura de armazenamento (° C): -40~85




Dimensões (C×L×A) (mm)

Sem conector: 40x4x4
Com conector: 60×7×4




Tipo de Fibra

Sem conector: 250um bare fiber
Com conector: SMF-28e with 0.9mm tight buffered fiber, G657A
