Descrição
Cabo constituído por condutores de cobre maciço com isolação em termoplástico, torcidos em pares e núcleo protegido por um revestimento externo de material não propagante a chama.
Aplicações e uso
Este cabo foi desenvolvido para Instalação interna horizontal, para as aplicações GIGABIT ETHERNET (1000BASE -T e 1000BASETX), FAST ETHERNET (100BASE-TX, 100BASE-T4), ATM -155 (UTP). Cabo em conformidade com a diretiva RoHS.
Os cabos CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser menor que 6,4mm.
Construção

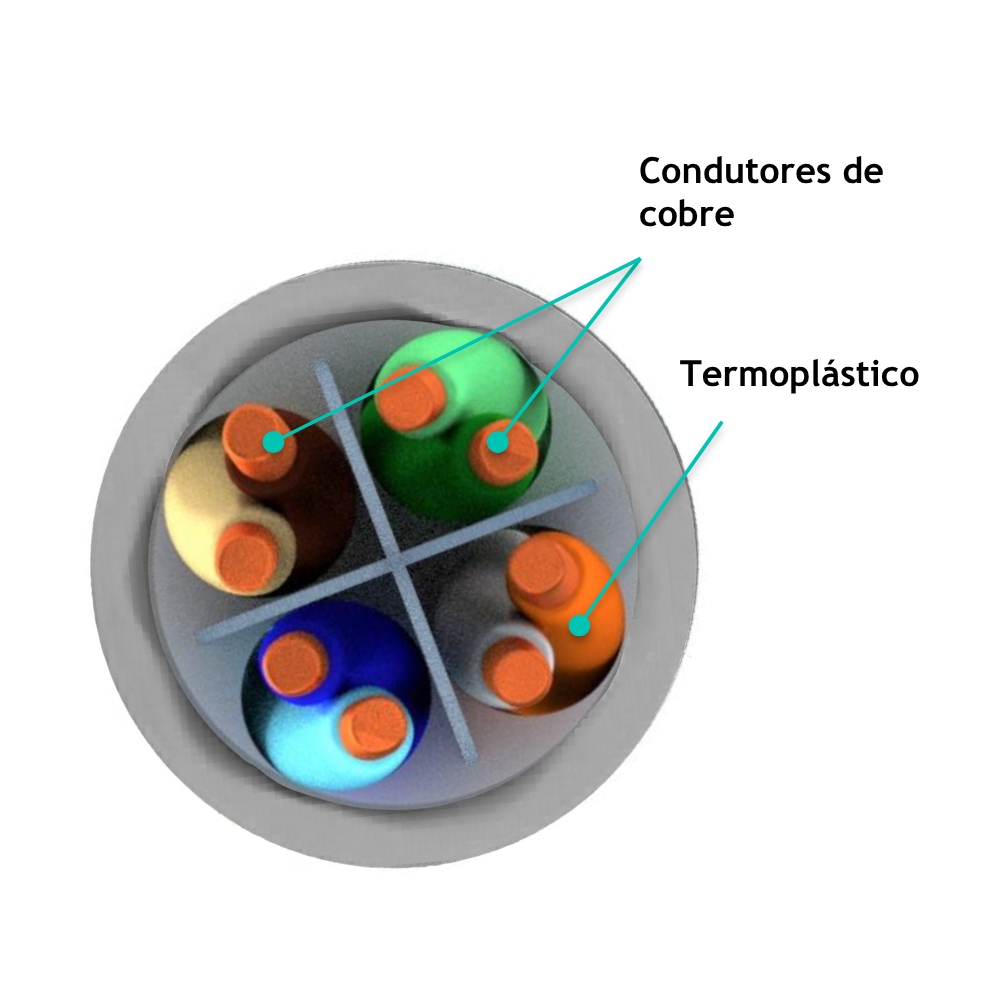

• Conjunto constituído por condutores de cobre maciço de alta pureza diâmetro 23AWG
• Os condutores de cobre são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação.

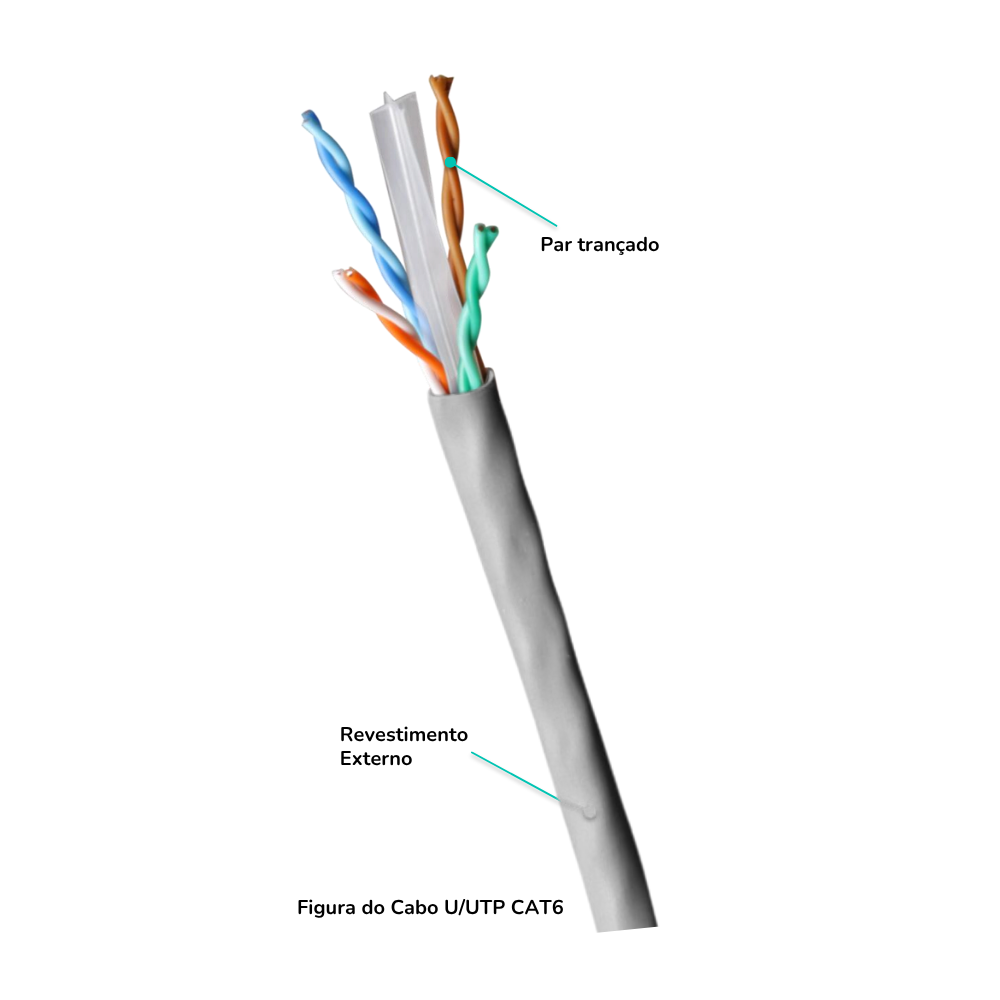

• Os condutores isolados são torcidos em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão, sendo reunidos ao redor de um elemento plástico separador formando o núcleo do cabo.
• Revestimento externo em material não propagante a chama, com aditivos adequados, classificação frente a chama tipo CMX, em conformidade com a diretiva RoHS, em cores distintas.
Capacidade:
Os cabos possuem 4 pares
Categoria de transmissão:
Os cabos UTP Cat 6 possuem características de transmissão verificadas até 250MHz
Normas, Especificações e Performance
• ANSI/TIA-568.2-D
• ANATEL Requisitos técnicos Categoria I - Cabo sem blindagem – categoria 6 – condutor sólido para uso interno par trançado de 100 ohms
• ABNT NBR 14703, 14705, 14565, ABNT IEC 60332-1, ISO/IEC 11801
*Imagens meramente ilustrativas.
Características Dimensionais
| Cabo | Número de Pares | Diâmetro Externo [mm] |
Peso Líquido [kg/km] |
Embalagem Caixa [m] |

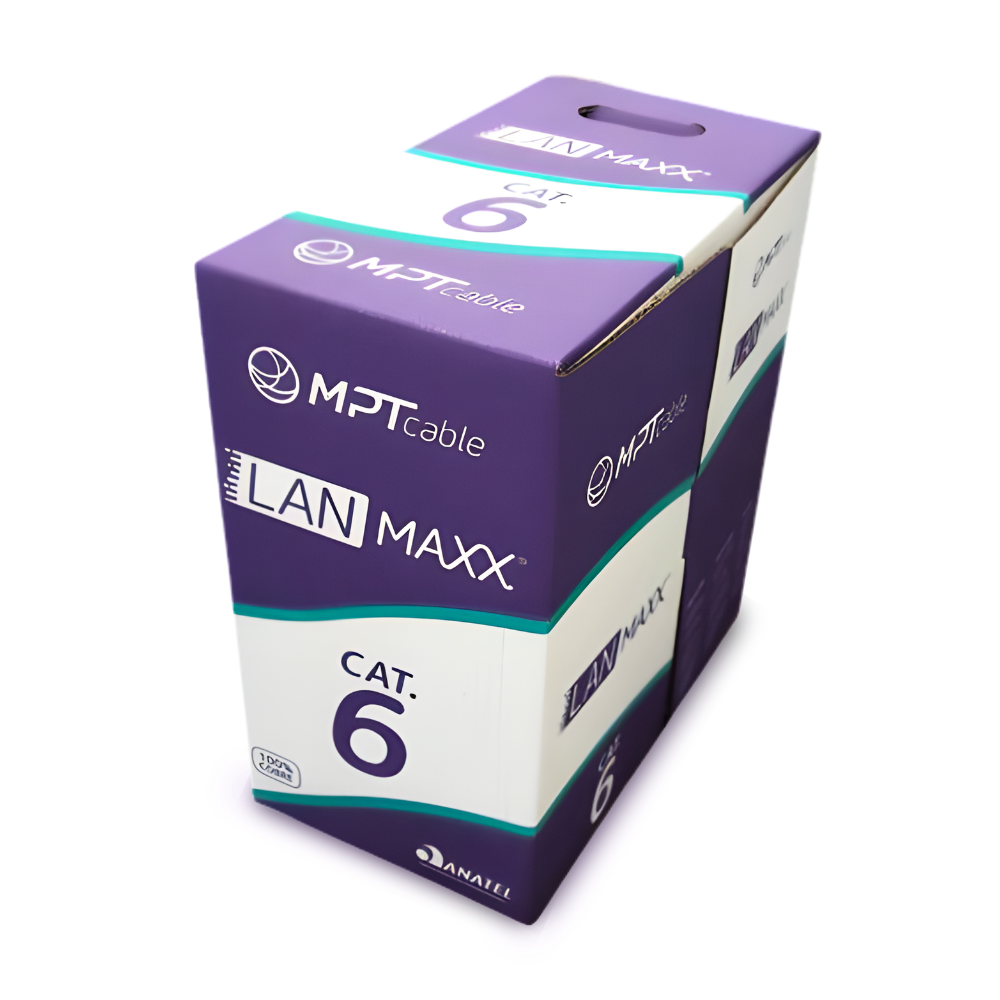

| Cat 6 CMX | 4 | 5,9 | 37 | 305 |
Os cabos devem ser instalados seguindo as trações e curvaturas aqui especificadas.
Características Mecânicas
| Requisitos | Unidade | Valor |
| Tensão de puxamento máxima | [N] | 110 |
| Tensão de ruptura mínima | [N] | 400 |
| Raio mínimo de curvatura Sem tensão Sob tensão |
[mm] | 4 x diâmetro externo do cabo 8 x diâmetro externo do cabo |
Características Elétricas e de Transmissão
| Requisitos | Unidade | Valor |
| Resistência Elétrica CC Máxima do Condutor a 20°C | [Ω / 100 m] | 9,38 |
| Desequilíbrio Resistivo Máximo | [%] | 4 |
| Capacitância Mútua Máxima 1 kHz | [nF/m] | 5,6 |
| Desequilíbrio Capacitivo Par x Terra Máximo a 1kHz | [pF/m] | 3,3 |
| Impedância Característica (1-250 MHz) | [Ω] | 100 ± 15 |
| Velocidade de propagação | [%] | 68 |
| Propagation delay | [ns/100m] | 570 @ 1 MHz 545 @ 10 MHz 538 @ 100MHz - 536 @ 250MHz |
| Propagation delay skew (1-250 MHz) | [ns/100m] | 45 |
| Resistência de Isolamento | [MΩ * km] | 10000 |
| Temperatura de Instalação Temperatura de Armazenamento Temperatura de Operação |
[ºC] | 0 até +50 -20 até +70 -20 até +60 |
|
Freq. [MHz] |
Insertion Loss [dB/100m] |
NEXT [dB] |
PSNEXT |
ACRF [dB/100m] |
PSACRF [dB/100m] |
RL [dB/100m] |
| 1 | 2,0 | 74,3 | 72,3 | 67,8 | 64,8 | 20,0 |
| 4 | 3,8 | 65,3 | 63,3 | 55,8 | 52,8 | 23,0 |
| 8 | 5,3 | 60,8 | 58,8 | 49,7 | 46,7 | 24,5 |
| 10 | 6,0 | 59,3 | 57,3 | 47,8 | 44,8 | 25,0 |
| 16 | 7,6 | 56,2 | 54,2 | 43,7 | 40,7 | 25,0 |
| 20 | 8,5 | 54,8 | 52,8 | 41,8 | 38,8 | 25,0 |
| 25 | 9,5 | 53,3 | 51,3 | 39,8 | 36,8 | 24,3 |
| 31,25 | 10,7 | 51,9 | 49,9 | 37,9 | 34,9 | 23,6 |
| 62,5 | 15,4 | 47,4 | 45,4 | 31,9 | 28,9 | 21,5 |
| 100 | 19,8 | 44,3 | 42,3 | 27,8 | 24,8 | 20,1 |
| 200 | 29,0 | 39,8 | 37,8 | 21,8 | 18,8 | 18,0 |
| 250 | 32,8 | 38,3 | 36,3 | 19,8 | 16,8 | 17,3 |
• Atende PoE (IEEE 802.3af) e PoE+ (IEEE 802.at)
• Link Permanente de até 90m
• Canal de até 4 conexões - 100m
