Descrição
Cabo constituído por condutores metálicos com isolação em termoplástico, torcidos em pares e núcleo protegido por um revestimento externo de material não propagante a chama.
Aplicações e uso
Este cabo foi desenvolvido para instalação interna horizontal, destinado ao uso em sistemas de circuito fechado de TV (CFTV).
Os cabos CFTV CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser
menor que 6,4mm.

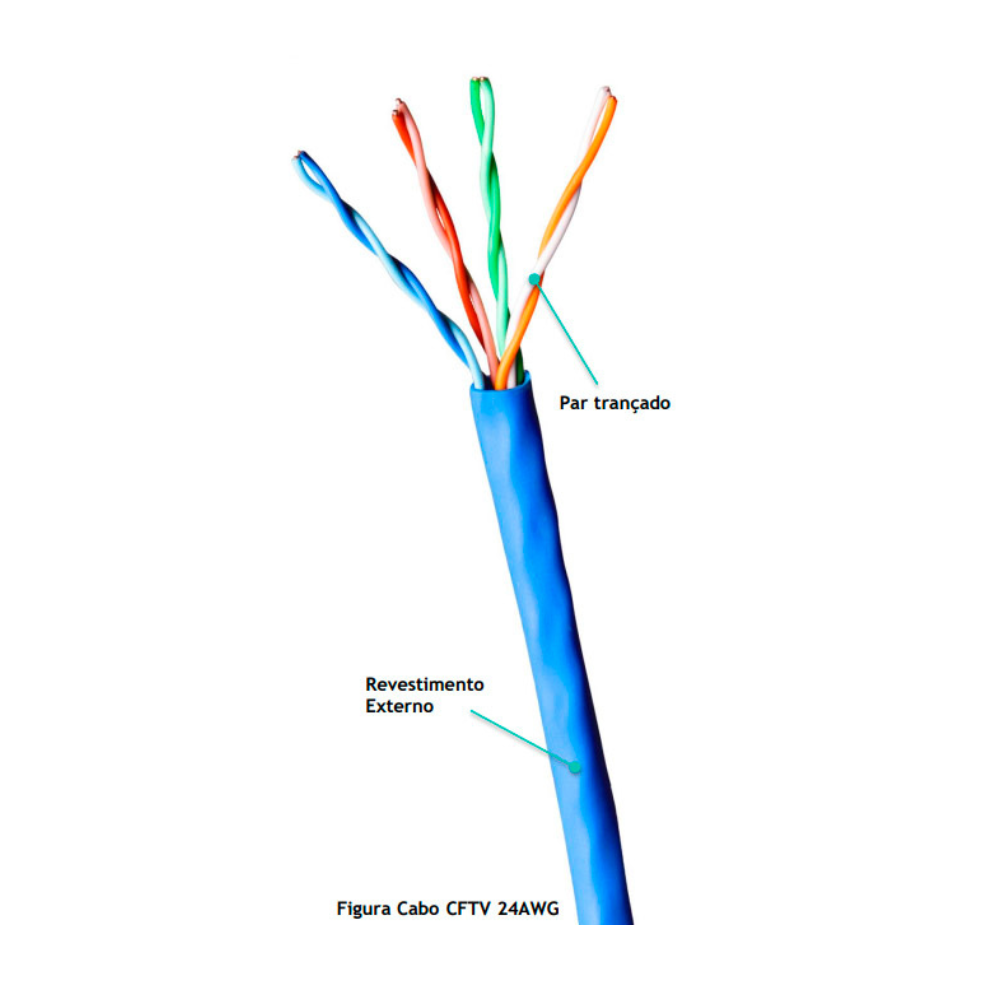

Construção

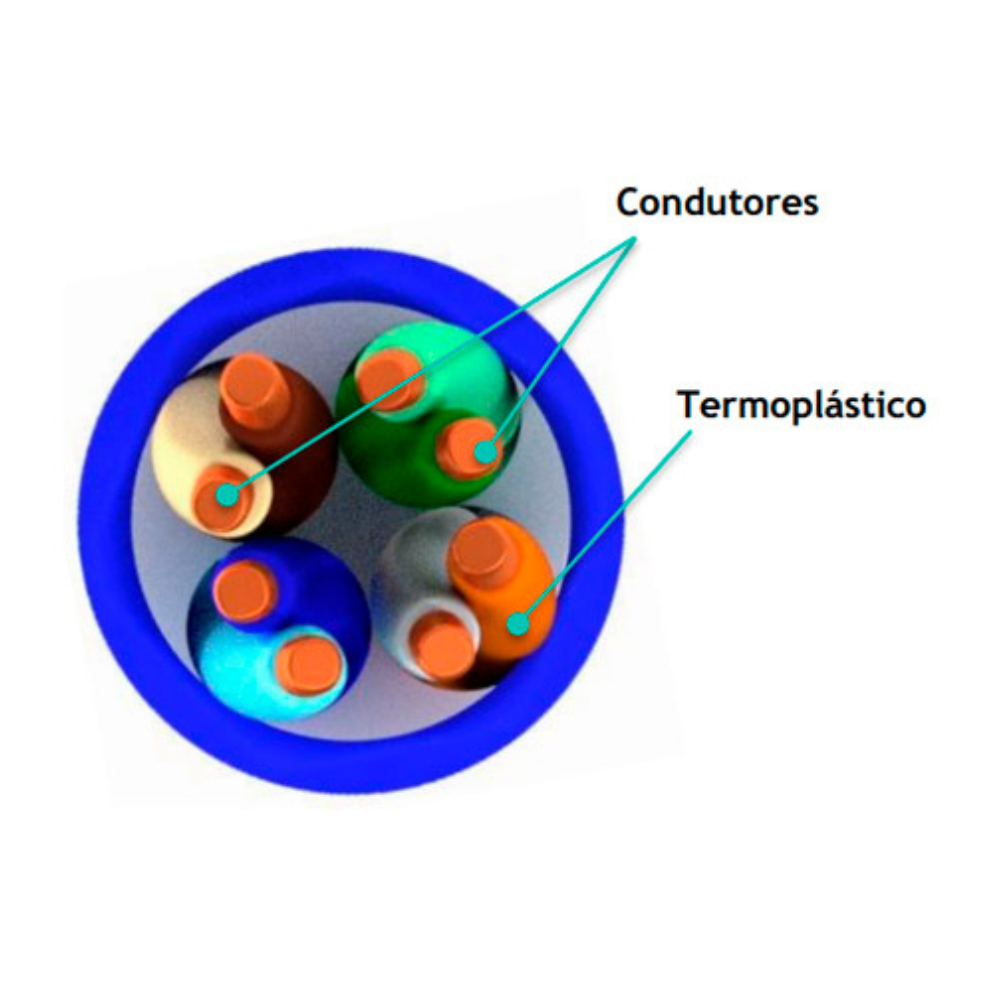

• Conjunto constituído por condutores metálicos diâmetro 24AWG.
• Os condutores são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação.
• Os condutores isolados são torcidos em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão, sendo reunidos formando o núcleo do cabo.
• Revestimento externo em material não propagante a chama, com aditivos adequados, classificação frente a chama tipo CMX, em conformidade com a diretiva RoHS, em cores distintas.
Capacidade
Os cabos possuem 4 pares
Categoria de transmissão
Os cabos CFTV possuem características de transmissão verificadas até 100MHz
Normas, Especificações e Performance
ANATEL Ato nº 8210, de 27 de dezembro de 2019
ABNT NBR 14703, 14705, ABNT IEC 60332-1
*Imagens meramente ilustrativas.
Características Dimensionais
Cabo: CFTV 4p
Número de Pares: 4
Diâmetro Externo [mm]: 4,4
Peso Líquido [kg/km]: 17,5

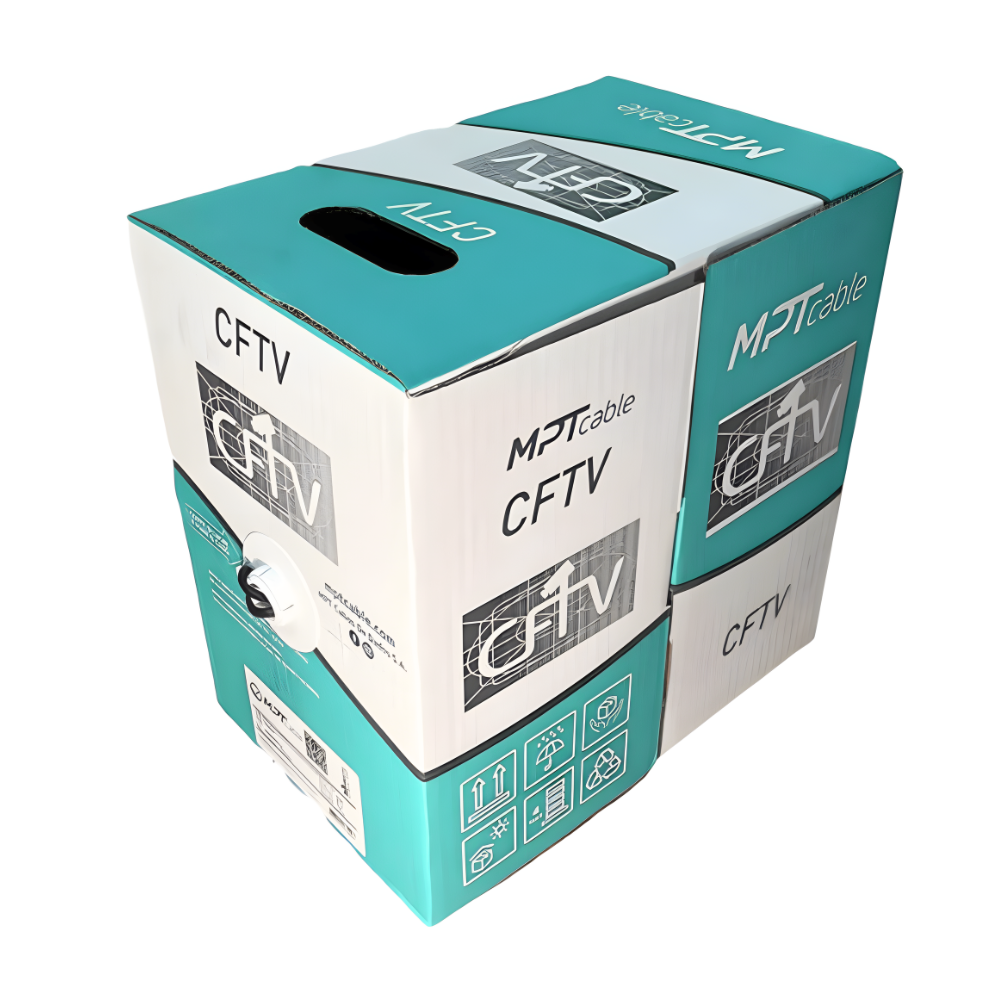

Embalagem Caixa [m]: 305
Características Mecânicas
| Requisitos | Unidade | Valor |
| Tensão de puxamento máxima | [N] | 110 |
| Tensão de ruptura mínima | [N] | 400 |
| Raio mínimo de curvatura Sem tensão Sob tensão |
[mm] |
4 x diâmetro externo do cabo 8 x diâmetro externo do cabo |
Características Elétricas e de Transmissão
| Requisitos | Unidade | Valor |
| Desequilíbrio Resistivo Máximo | [%] | 5 |
| Impedância Característica (1-100 MHz) | [Ω] | 100 ± 15 |
| Resistência de Isolamento | [MΩ * km] | 5000 |
| Tensão elétrica aplicada entre condutores (3s) | [V] | 2500 |
| Temperatura de Instalação Temperatura de Armazenamento Temperatura de Operação |
[ºC] | 0 até +50 -20 até +70 -20 até +60 |
